Profilschienenführung THK

Hier finden Sie eine große Auswahl an Linearführungen bzw. Profilschienenführungen von THK mit Führungswagen/Stahlschlitten. Die dazupassenden Stahlschienen schneiden wir auf Ihre Bedürfnisse zu. Unsere Linearführungen sind als vollkugelige Varianten und mit Kugelkette (caged ball) erhältlich. Wir führen Low Cost Artikel sowie anforderungsstarke Qualitäts-Artikeln für höchste Präzision.

Gerne stehen wir beratend zur Seite. Schreiben Sie uns eine Mail an office@cncshop.at oder rufen Sie uns an!

0043 (0) 4262 50 900

THK gilt als anerkannter Vorreiter in der Lineartechnologie und zählt global zu den führenden Produzenten von Linearführungssystemen. Die Linearführungen von THK nutzen die rollende Bewegung durch Wälzkörper, was Maschinen ermöglicht, die sich durch hohe Präzision, Energieeffizienz, ausgeprägte Steifigkeit, schnelle Bewegung und eine lange Lebensdauer auszeichnen.

Linearführungen vollkugelig ansehen | Linearführungen mit Kugelkette

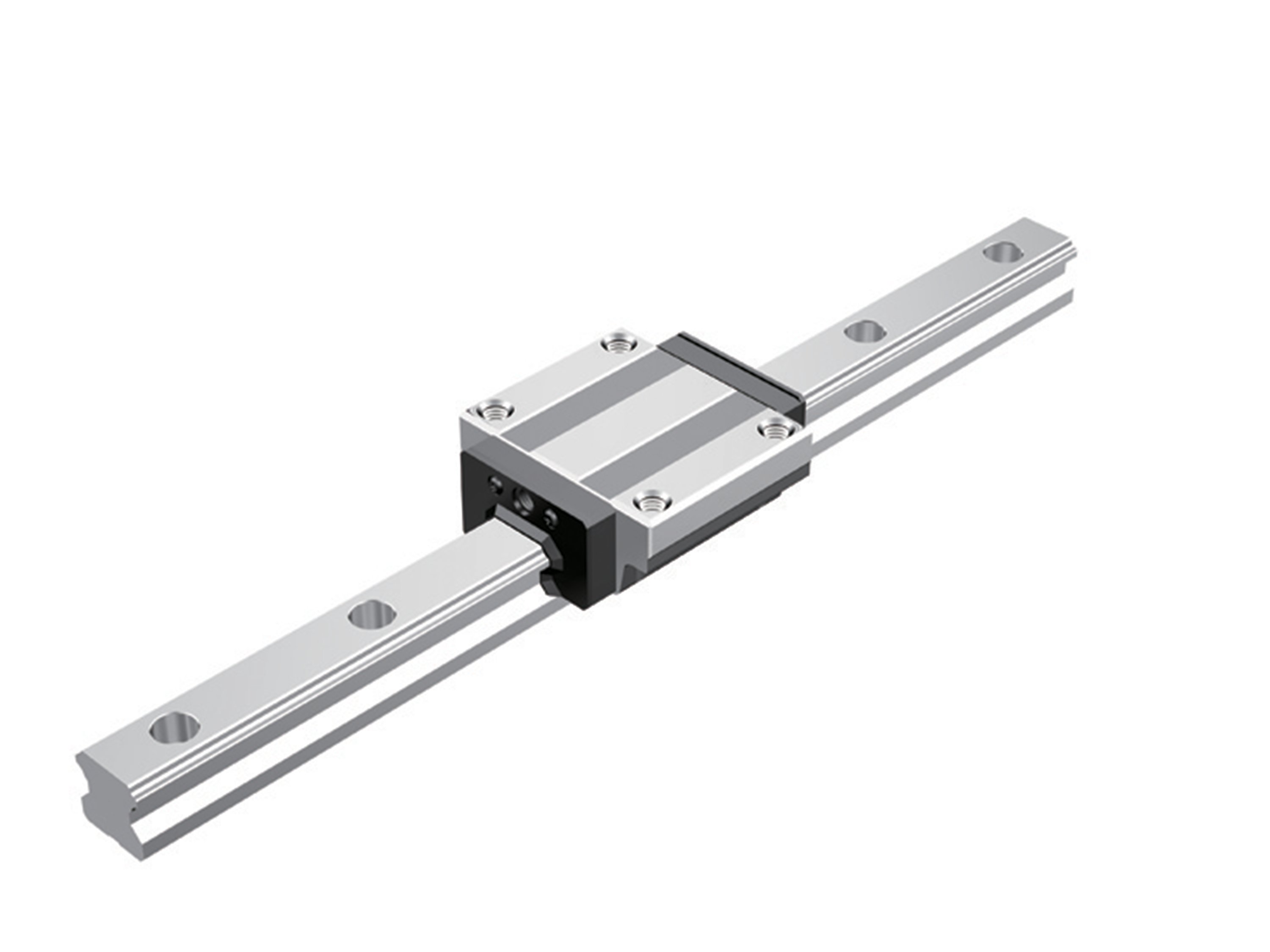

Linearführungen (vollkugelig)

THK stellt vollkugelige Linearführungen bereit, die für eine breite Palette von Anwendungen geeignet sind. Das Angebot umfasst Miniaturführungen und Ultraschwerlast-Linearführungen für große Werkzeugmaschinen, sowie spezialisierte Varianten wie Bogenführungen, Führungen mit integrierter Zahnstange und selbsttragende Führungen.

Die verschiedenen Baureihen, die diese breite Anwendungspalette abdecken, beinhalten HSR, HRW, SRS-G und viele mehr.

Stahlschienen | Flanschtyp HSR-C | Kompakttyp HSR-R

Mehr erfahren

Linearführungen (vollkugelig)

THK stellt vollkugelige Linearführungen bereit, die für eine breite Palette von Anwendungen geeignet sind. Das Angebot umfasst Miniaturführungen und Ultraschwerlast-Linearführungen für große Werkzeugmaschinen, sowie spezialisierte Varianten wie Bogenführungen, Führungen mit integrierter Zahnstange und selbsttragende Führungen.

Die verschiedenen Baureihen, die diese breite Anwendungspalette abdecken, beinhalten HSR, HRW, SRS-G und viele mehr.

Stahlschienen | Flanschtyp HSR-C | Kompakttyp HSR-R

Mehr erfahren

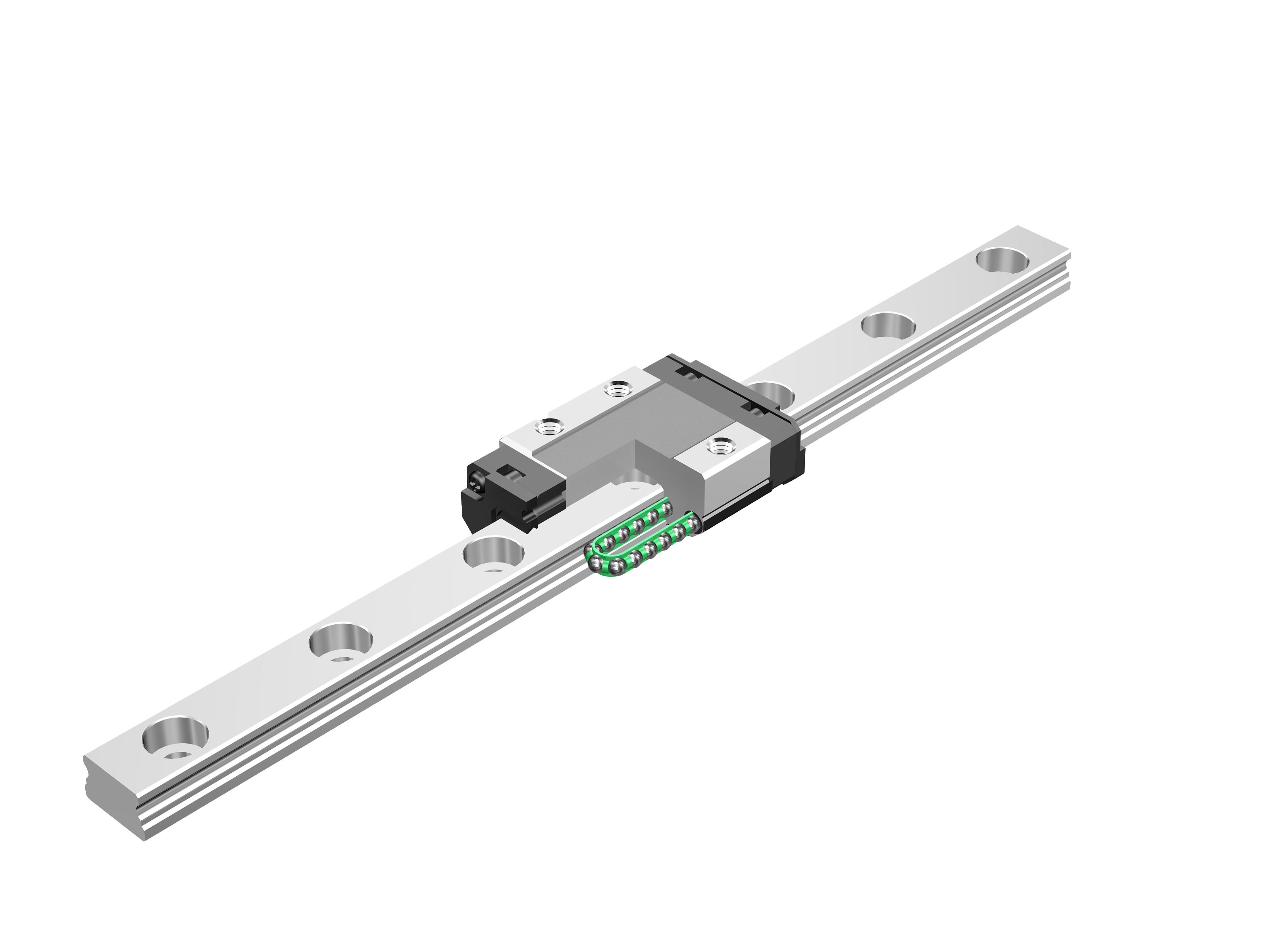

Linearführungen mit Kugelkette

Durch die Anwendung der Kugelkettentechnologie können Linearführungen Leistungsmerkmale erreichen, die denen von Rotationslagern gleichkommen. Merkmale wie eine lange Haltbarkeit, die Fähigkeit, hohe Geschwindigkeiten zu unterstützen, und ausgedehnte Schmierintervalle, die bis zur vollständigen Wartungsfreiheit führen können, sind kennzeichnend für diese Technologie.

Die verschiedenen Baureihen, die diese Technologie nutzen, umfassen SHS, SRS, SSR und einige mehr.

Standartisierte SHS Abmessung | Miniaturführung SRS | Radialtyp SSR

Mehr erfahren
Kategorien
Linearführungen (vollkugelig)
Linearführungen mit Kugelkette
Kurvenrollen
Zubehör
Maßtabellen

HSV-C

Bezeichnung Höhe Breite Länge Bohrungsabstand (Breite) Bohrungsabstand (Länge) Bohrung Höhe ohne Schiene Schmiernippel Gewicht
HSV15C 24 47 56,6 38 30 M5 19,8 PB1021B 0,2
HSV20C 30 63 74 53 40 M6 25 B-M6F 0,35
HSV25C 36 70 83,1 57 45 M8 29,5 B-M6F 0,59
HSV30C 42 90 98 72 52 M10 34 B-M6F 1,1
HSV35C 48 100 109,4 82 62 M10 38,6 B-M6F 1,6
HSV45C 60 120 139 100 80 M12 48,5 B-R1/8 2,8

HSV-R

Bezeichnung Höhe Breite Länge Bohrungsabstand (Breite) Bohrungsabstand (Länge) Bohrung Höhe ohne Schiene Schmiernippel Gewicht
HSV15R 28 34 56,6 26 26 M4x5 23,8 PB1021B 0,18
HSV20R 30 44 74 32 36 M5x6 25 B-M6F 0,25
HSV25R 40 48 83,1 35 35 M6x8 33,5 B-M6F 0,54
HSV30R 45 60 98 40 40 M8x10 37 B-M6F 0,9
HSV35R 55 70 109,4 50 50 M8x12 45,6 B-M6F 1,5
HSV45R 70 86 139 60 60 M10x17 58,5 B-R1/8 2,6
