Linearführungen

Linearschienen

Präzisions-THK-Linearschienen stehen für innovative Führungssysteme in der Industrietechnik. Jede Schiene ist entwickelt, um höchste Ansprüche an Genauigkeit und Tragfähigkeit zu erfüllen, und eignet sich für vielfältige Anwendungen, von Automatisierungslinien bis hin zu hochpräzisen Messgeräten.

Grundlegende Belastungsbewertung

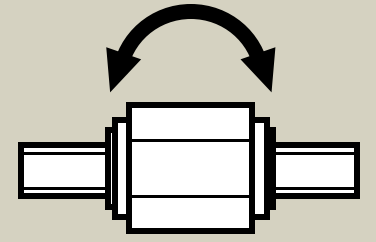

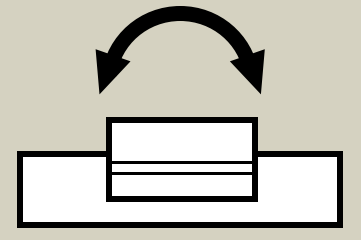

Modell	C (kN)	C0 (kN)	MA & MB 1 Wagen (kN-m)	MA & MB 2 Wägen (kN-m)	MC (kN-m)
HSV15	8,33	13,5	0,0805	0,457	0,0844
HSV20	13,8	23,8	0,19	1,04	0,201
HSV25	19,9	34,4	0,307	1,71	0,344
HSV30	28	46,8	0,524	2,7	0,562
HSV35	37,3	61,1	0,782	3,93	0,905
HSV45	60	95,6	1,42	7,92	1,83

Radiale Freiraum und Genauigkeitsstandards

Modell	Radialer Freiraum (µm)	Höhe M	Breite W2
HSV15	-4 bis +2	±0,07 mm	±0,06 mm
HSV20	-5 bis +2	±0,07 mm	±0,06 mm
HSV25	-6 bis +3	±0,08 mm	±0,07 mm
HSV30	-7 bis +4	±0,08 mm	±0,07 mm
HSV35	-8 bis +4	±0,08 mm	±0,07 mm
HSV45	-10 bis +5	±0,08 mm	±0,07 mm

Schulterhöhe der Montagebasis und Eckradius

Modell	Eckradius LM-Schiene r1 (max)	Eckradius LM-Block r2 (max)	Schulterhöhe LM-Schiene H1	Schulterhöhe LM-Block H2	H3
HSV15	0,5	0,5	3	4	4,2
HSV20	0,5	0,5	3,5	5	5
HSV25	1	1	5	5	6,5
HSV30	1	1	5	5	8
HSV35	1	1	6	6	9,4
HSV45	1	1	8	8	11,5

Linearwägen

THK Linearwägen ergänzen die Linearschienen optimal und garantieren einen präzisen, reibungsarmen Lauf. Verfügbar in verschiedenen Größen und Konfigurationen, lassen sie sich auf die spezifischen Anforderungen Ihrer Anwendung anpassen.

Linearwägen ansehen

Kurvenrollen

Die THK Kurvenrollen wurden für die Bewegung entlang gekrümmter Wege konzipiert und überzeugen durch ihre hohe Laufqualität und Tragfähigkeit. Dieses vielseitige Produkt ist eine ideale Lösung für gerundete Maschinenteile und flexible Führungssysteme.

Zubehör

Ergänzen Sie Ihre Systeme mit dem THK-Zubehör, das für den optimalen Schutz und die Erweiterung Ihrer Bewegungskomponenten entwickelt wurde. Abdeckkappen, Befestigungselemente und Schmiermittel sind nur einige Beispiele aus unserem breiten Angebot.

Abmessungen

Finden Sie die perfekte Größe für Ihre Anwendung. Unsere Tabelle der Abmessungen hilft Ihnen, die richtige Wahl zu treffen.
